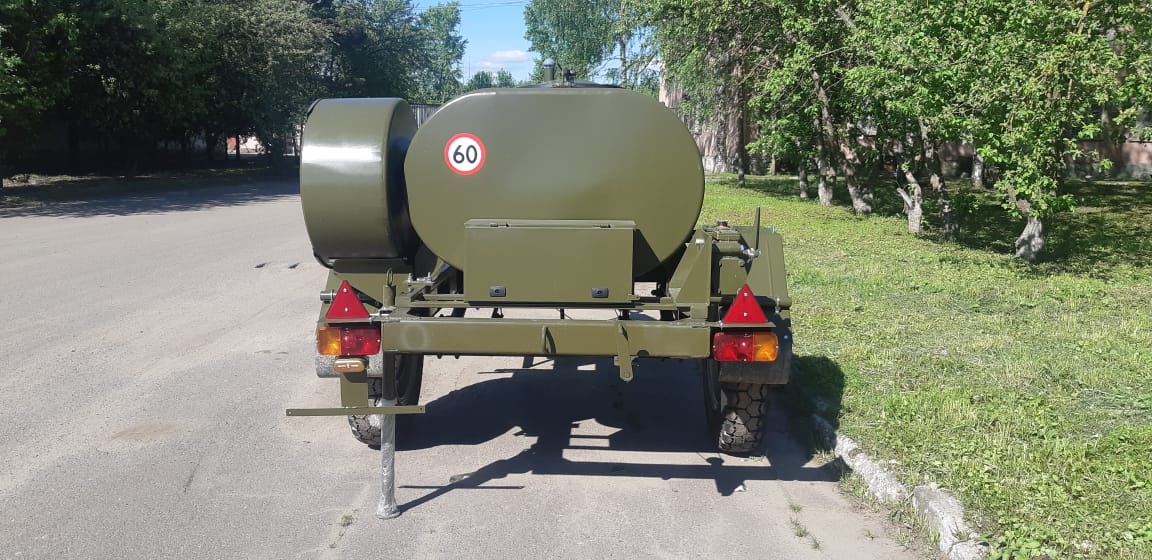

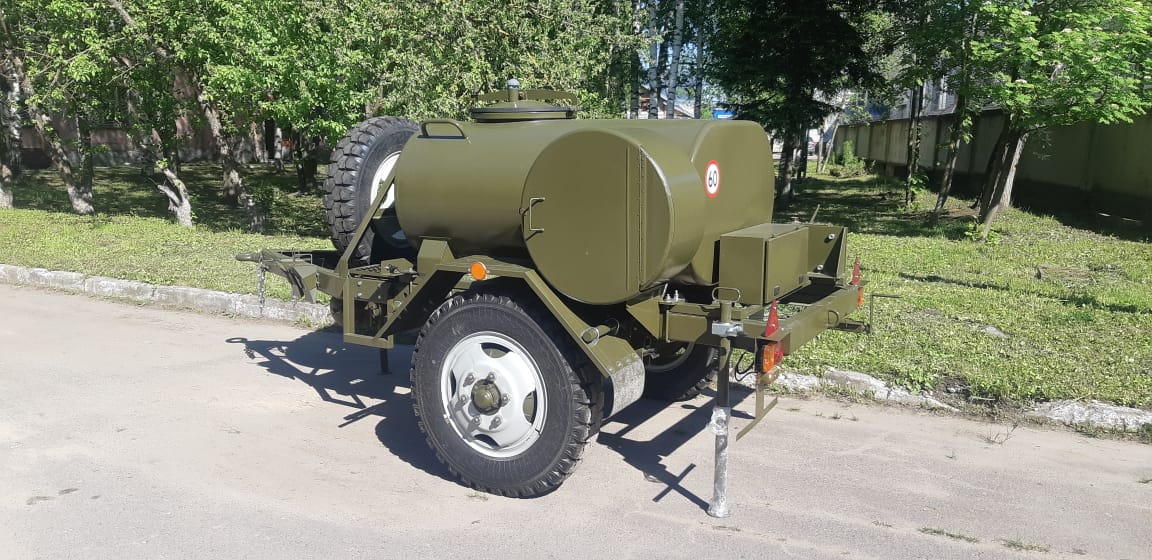

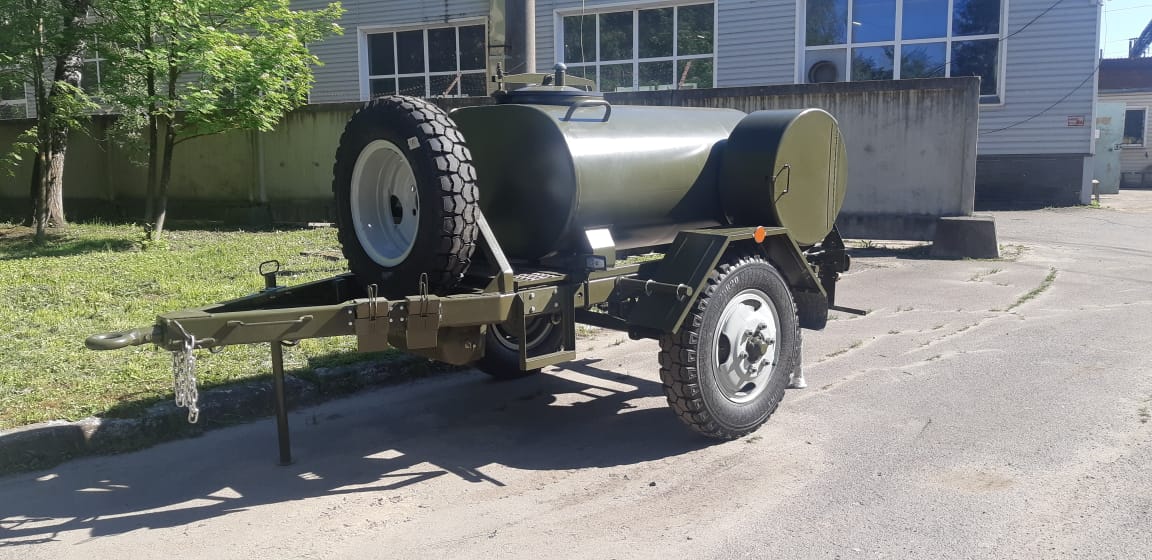

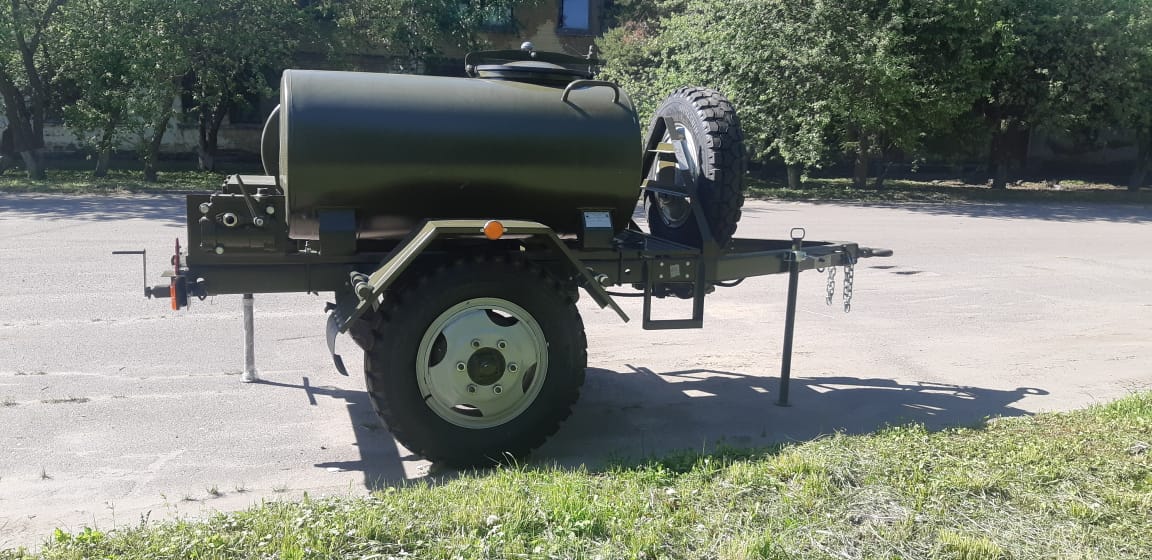

Прицеп цистерна ЦВ-1,2
Цистерна прицепная модели 83418М (далее прицеп) с объемом емкости 1200 литров предназначена для перевозки и кратковременного хранения пищевых жидкостей, при эксплуатации по дорогам общего пользования
Прицеп оборудован ручным поршневым насосом РПН 1,3/30 или аналог.
Технические характеристики
|
Параметры |
|
|
Габаритные размеры цистерны прицепной, мм: |
Приложение 1 рисунок 1 |
|
длина |
3900-4100 |
|
ширина |
2000-2100 |
|
высота |
1800-2400 |
|
Колея колес |
1700-1800 |
|
Клиренс |
350-450 |
|
Вместимость цистерны, л не менее |
1200 |
|
Масса снаряженной цистерны прицепной ,не более кг (с запасным колесом) |
1000 |
|
Полная допустимая масса цистерны прицепной, не более кг |
3500 |
|
Количество колес, шт. |
2+1(запасное) |
|
Давление в шинах МПа (кг/см²) |
0,340 (3,5) |
|
Максимальная скорость движения полной массой - 80 км/час |
|
|
Шины – пневматические |
8,25R20 или 8,25-20 |
|
Подвеска - рессорная |
|
|
Рабочая тормозная система. Тормозные механизмы на всех колесах колодочные, барабанного типа. Привод пневматический, двухпроводный. |
|
|
Электрооборудование |
Однопроводная система постоянного тока напряжением 12В с питанием от системы электрооборудования от тягача. |
Цистерна прицепная выполнена без теплоизоляции, из пищевой коррозионно-стойкой нержавеющей стали АИСИ-304 или аналог толщиной 2-3мм, внутри размещен волнорез. На заднем торце цистерны расположен сливной патрубок, на сливной патрубок устанавливается шаровый кран. Сверху на цистерну установлена горловина, которая закрыта откидной крышкой с расположенным на ней дыхательным клапаном, для сообщения цистерны с атмосферой при ее заполнении и опорожнении. На крышке расположена ручка, для открывания крышки. Горловина цистерны имеет герметизирующие уплотнения в виде пищевой резины. Цистерна оборудована площадками (площадкой) обслуживания люка емкости, со стационарными поручнями в зоне обслуживания, имеет подножки для подъема на площадки(площадку) обслуживания.
